โครงสร้างที่สำคัญประกอบด้วยปั๊ม (เลือกรุ่นปั๊มตามปริมาณและแรงดันน้ำที่ท่านต้องการใช้*) ประกอบเข้ากับชุดถังแรงดัน (Diaphragm Pressure Tank) พร้อมด้วยสวิทซ์อัตโนมัติ (Automatic Pressure Switch) และมาตรวัดแรงดัน (Pressure Gauge) ประกอบรวมกันวางอยู่บนฐานเหล็กที่แข็งแรงทนทาน ที่มีประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับปั๊ม อุปกรณ์ทั้งหมดนี้จะทำงานร่วมกันได้เองอัตโนมัติโดยไม่ต้องมีการเข้าไปควบคุมหรือดูแลเป็นกรณีพิเศษ
การใช้บูสเตอร์ปั๊ม Booster pump
โดยส่วนมากจะใช้ตามสถานที่ที่มีการใช้น้ำปริมาณมาก
และพร้อม ๆ กัน
เราจึงมักจะพบชุดบูสเตอร์ปั๊ม Booster
Stainless Steel
pump ตามเขตอุตสาหกรรม หรือแหล่งชุมชน ได้แก่
- Booster Stainless Steel pump บูสเตอร์ปั๊ม สำหรับโรงงานอุตสาหกรรม
- Booster Stainless Steel pump บูสเตอร์ปั๊ม สำหรับคอนโดมิเนียม อพาร์ทเมนท์ แฟลต หอพัก
- Booster Stainless Steel pump บูสเตอร์ปั๊ม สำหรับอาคารสำนักงาน
- Booster Stainless Steel pump บูสเตอร์ปั๊ม สำหรับห้างสรรพสินค้า ศูนย์การค้า
- Booster Stainless Steel pump บูสเตอร์ปั๊ม สำหรับสถานบริการเชื้อเพลิง ที่มีร้านค้าอยู่โดยรอบ
- Booster Stainless Steel pump บูสเตอร์ปั๊ม สำหรับส่วนราชการต่าง ๆ
- Booster Stainless Steel pump บูสเตอร์ปั๊ม สำหรับสถานศึกษาขนาดกลางและขนาดใหญ่ เป็นต้น
ซึ่งขนาดของชุดบูสเตอร์ปั๊ม Booster Stainless Steel pump ที่ประกอบด้วย ปั๊มน้ำไฟฟ้า ถังแรงดัน ตู้ควบคุม และอุปกรณ์ประกอบร่วมนั้นก็จะแตกต่างกันไปตามปริมาตรน้ำ และความต้องการส่งสูงของน้ำ รวม ทั้งรายละเอียดของอุปกรณ์ประกอบร่วม ดังนั้นงานบูสเตอร์ปั๊ม Booster Stainless Steel pump โดยส่วนใหญ่ จึงต้องเลือกตามสเปคงาน ในแต่ละงานเท่านั้น ซึ่งสเป็คของงานเป็นตัวแปรของส่วนประกอบต่าง ๆ รวมถึง Capacity(ปริมาณน้ำ) ของปั๊มชุดด้วย ซึ่งปั๊มชุดแต่ละรุ่น ก็จะมีข้อแตกต่างกัน ทั้งในด้านวัสดุที่ใช้ประกอบเป็นตัวเรือนปั๊มและ Capacity(ปริมาณน้ำ) ในแต่ละรุ่น

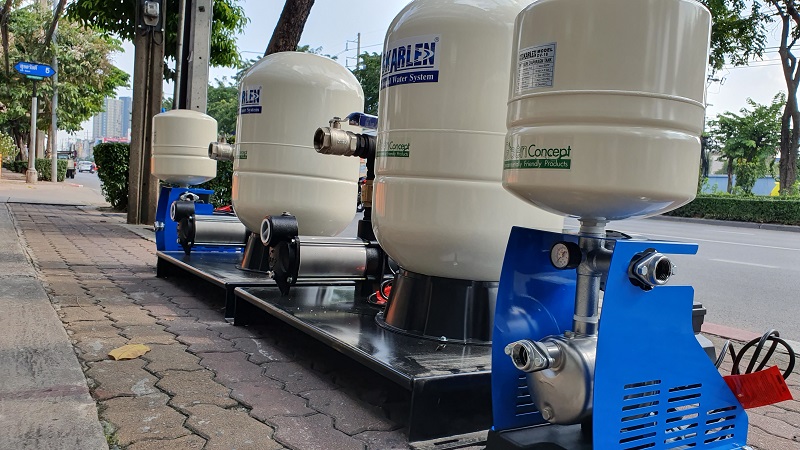

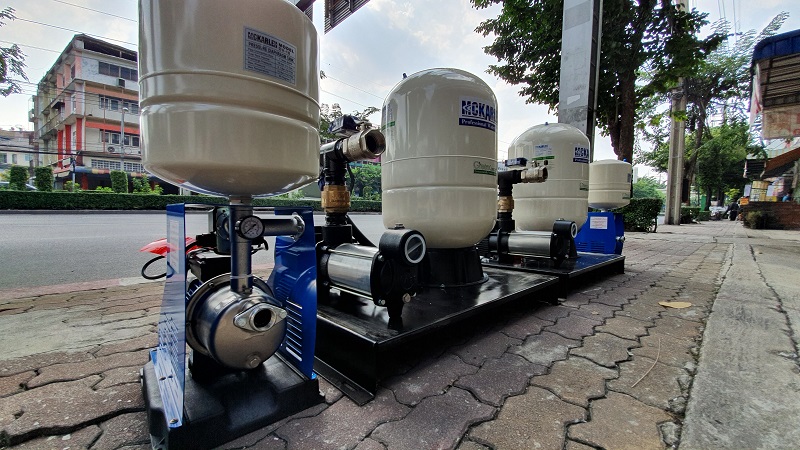

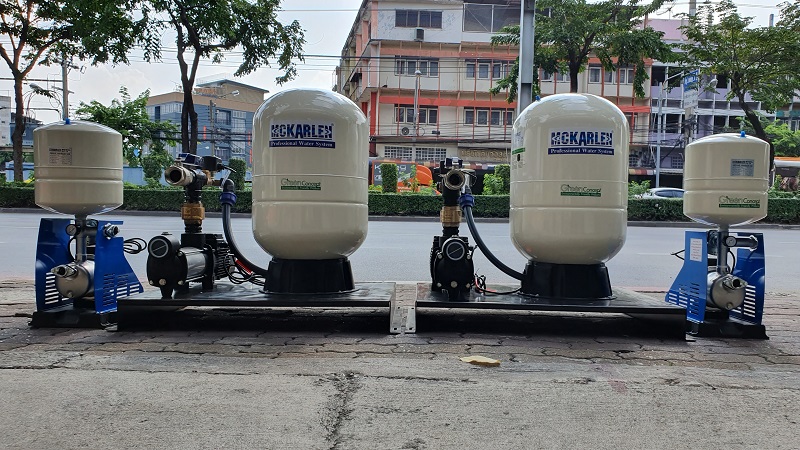

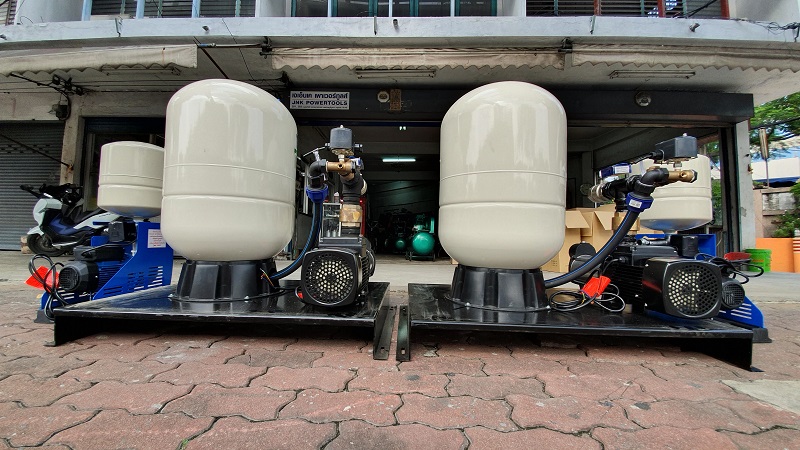

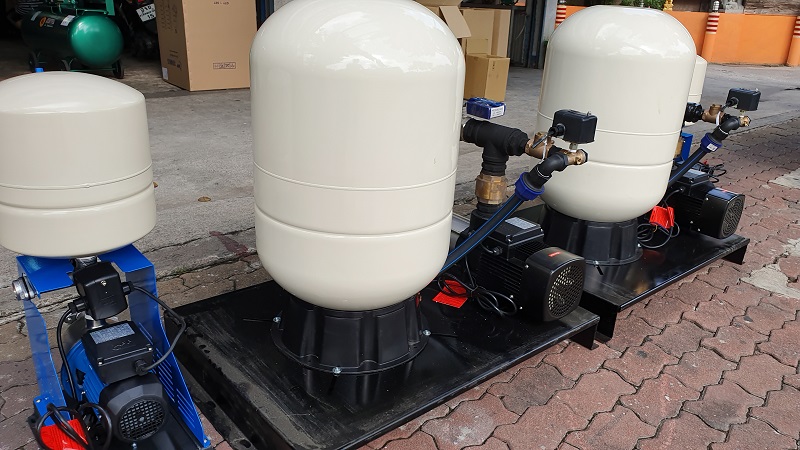

เรามีปั๊มน้ำไฟฟ้านำเข้า ตามสเปคตามแบบที่ลูกค้าต้องการ รวมทั้งส่วนประกอบร่วมที่มีคุณภาพและเหมาะสมกับชุดบูสเตอร์ปั๊ม Booster Stainless Steel pump แต่ละชุด ได้แก่ Booster pump Arwana, Booster pump OSIP, รวมทั้ง AUTOMATIC HOME PUMP ทีง่ายต่อการติดตั้งและใช้งานเหมาะสำหรับบ้าน ที่พักอาศัย หรืออาคารขนาดเล็ก ที่มีความสูงระหว่าง 2-4 ชั้น เป็นต้น

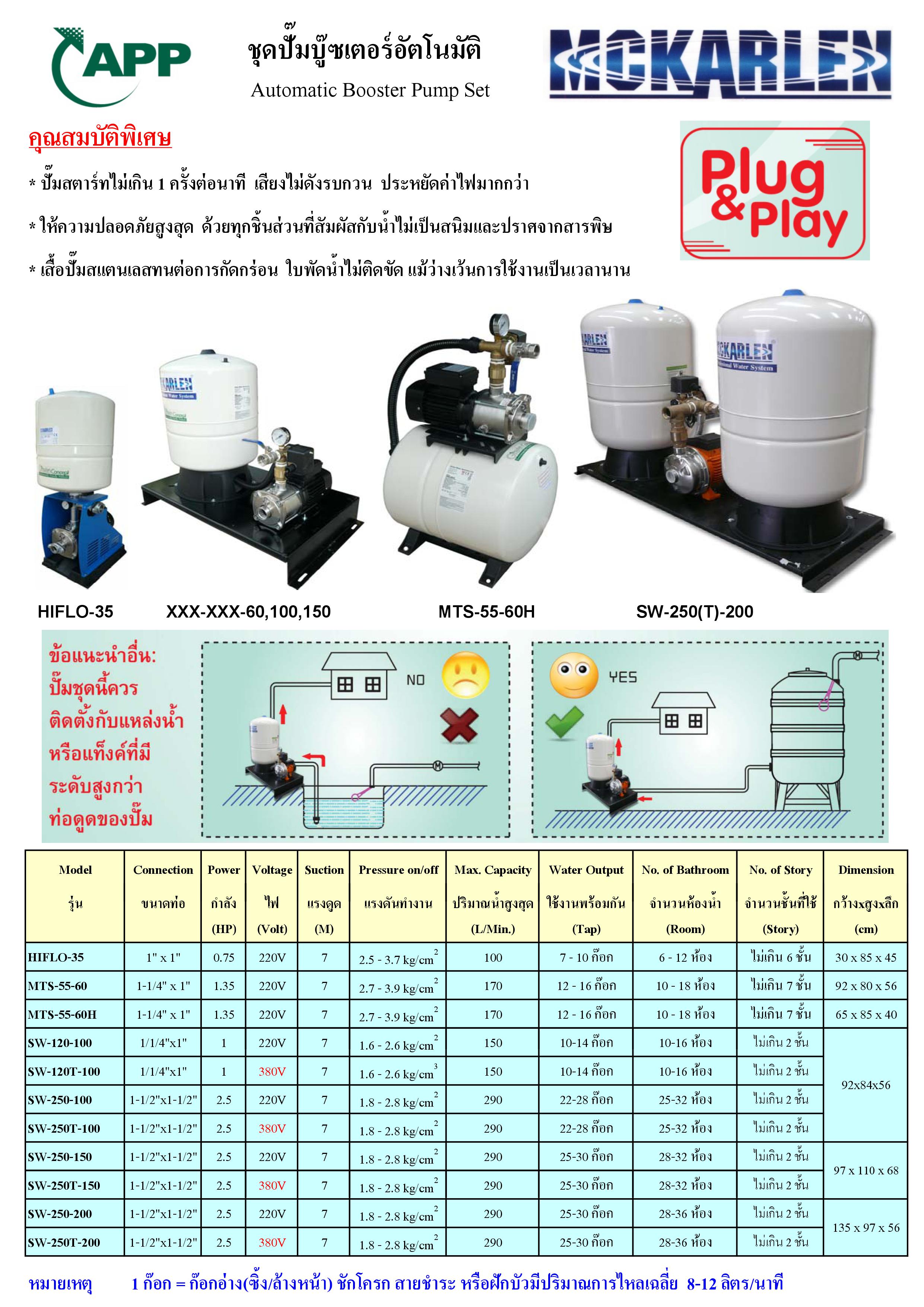

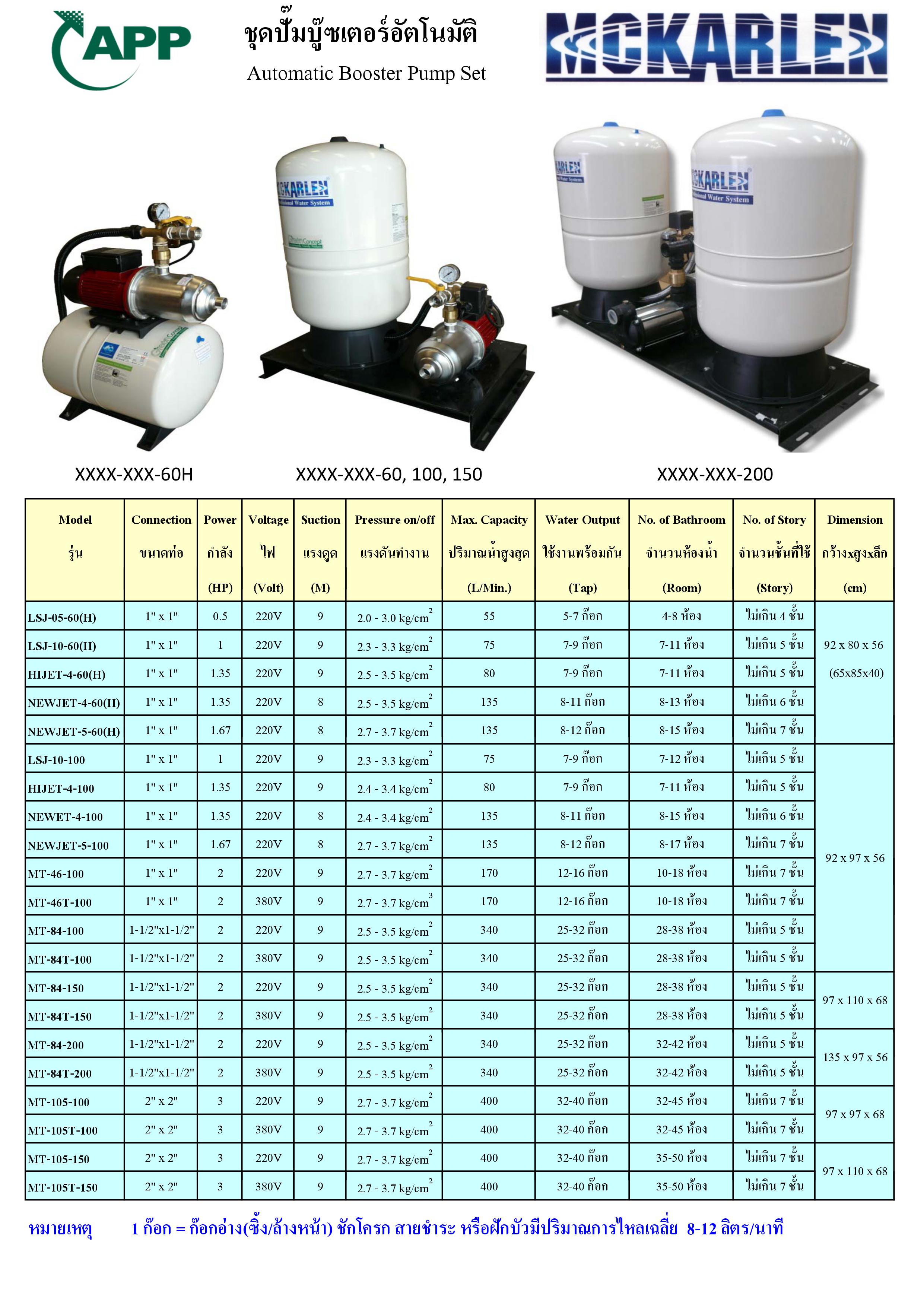

| Model | Connection | Power | Voltage | Suction | Pressure on/off | Max. Capacity | Water Output | No. of Bathroom | No. of Story | Dimension |
| รุ่น | ขนาดท่อ | กำลัง | ไฟ | แรงดูด | แรงดันทำงาน | ปริมาณน้ำสูงสุด | ใช้งานพร้อมกัน | จำนวนห้องน้ำ | จำนวนชั้นที่ใช้ | กว้างxสูงxลึก |
| (HP) | (Volt) | (M) | (L/Min.) | (Tap) | (Room) | (Story) | (cm) | |||

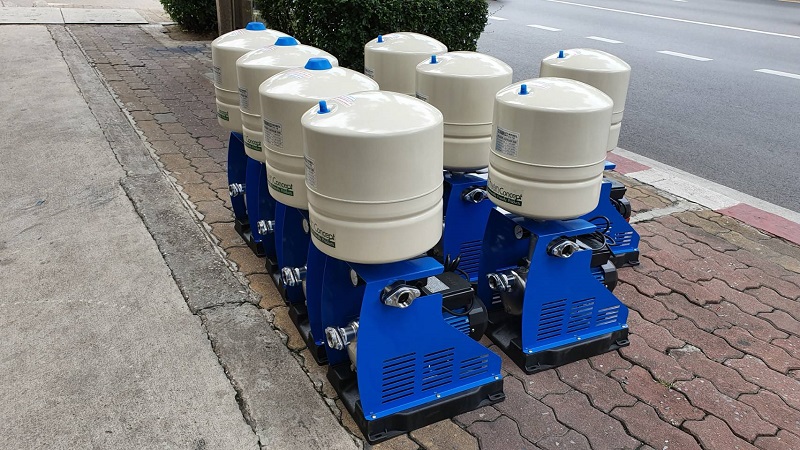

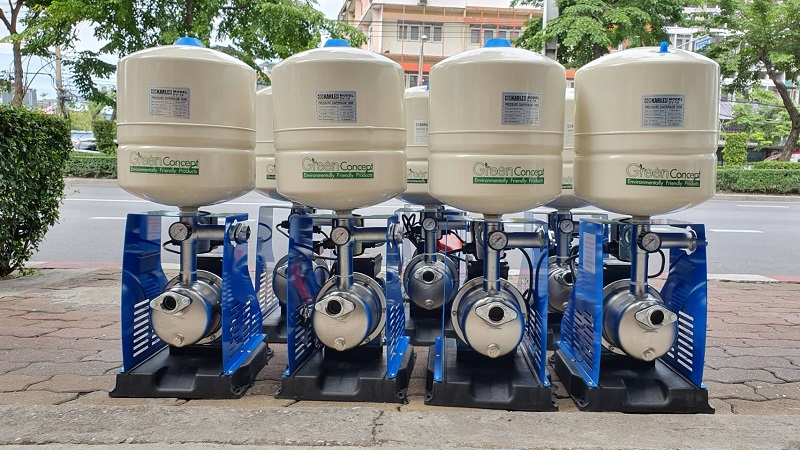

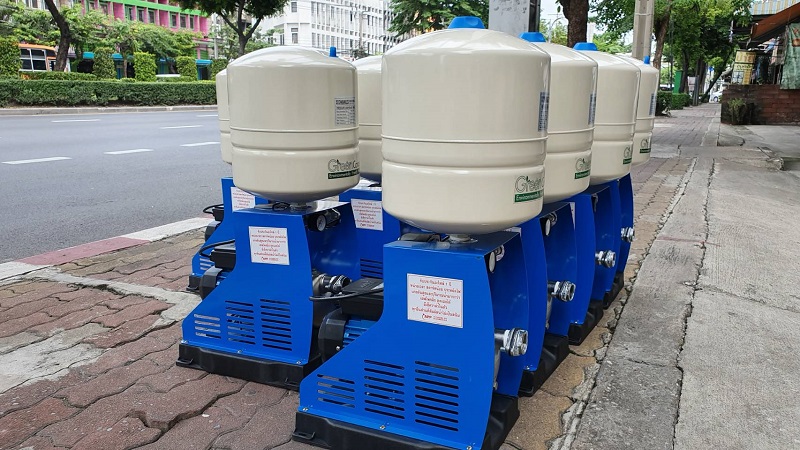

| HOME-05 | 1" x 1" | 0.5 | 220V | 9 | 2.0 - 3.0 kg/cm | 55 | 5-6 ก๊อก | 2-5ห้อง | ไม่เกิน 4 ชั้น | |
| HOME-10 | 1" x 1" | 1 | 220V | 9 | 2.4 - 3.4 kg/cm | 75 | 6-8 ก๊อก | 6-9ห้อง | ไม่เกิน 5 ชั้น | |
| HIFO-35(24L) | 1" x 1" | 0.75 | 220V | 7 | 2.5 - 3.7 kg/cm2 | 100 | 7-10 ก๊อก | 6-12 ห้อง | ไม่เกิน 6 ชั้น |
30 x 85 x 45 |
| LSJ-05-18 | 1'x1" | 1/2 | 220V | 9 | 2.2- 3.2 kg/cm2 | 55 | 5-6 ก๊อก | 2-5 ห้อง | ไม่เกิน 4 ชั้น | |
| LSJ-05-24H | 1''x1'' | 1/2 | 380v | 9 | 2.2 -3.2 kg/cm2 | 55 | 5-6 ก๊อก | 2-5 ห้อง | ไม่เกิน 4ชั้น | |
| LSJ-10-24H | 1''x1'' | 1 | 220V | 9 | 2.4 - 3.6 kg/cm2 | 75 | 6-8 ก๊อก | 6-9 ห้อง | ไม่เกิน 5ชั้น | |
| LSJ-10T-24H | 1''x1'' | 1 | 380v | 9 | 2.4 - 3.6 kg/cm2 | 75 | 6-8 ก๊อก | 6-9 ห้อง | ไม่เกิน 5ชั้น | |

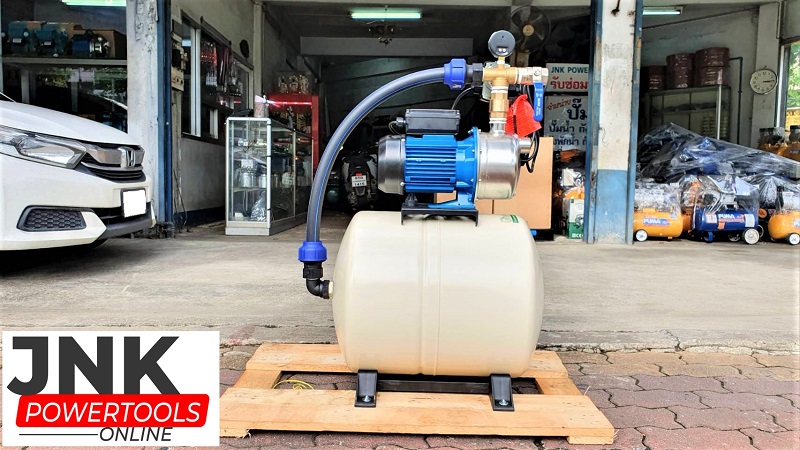

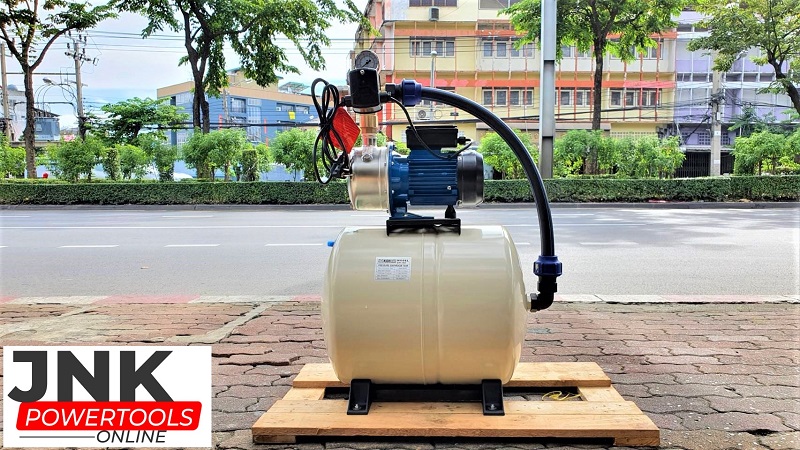

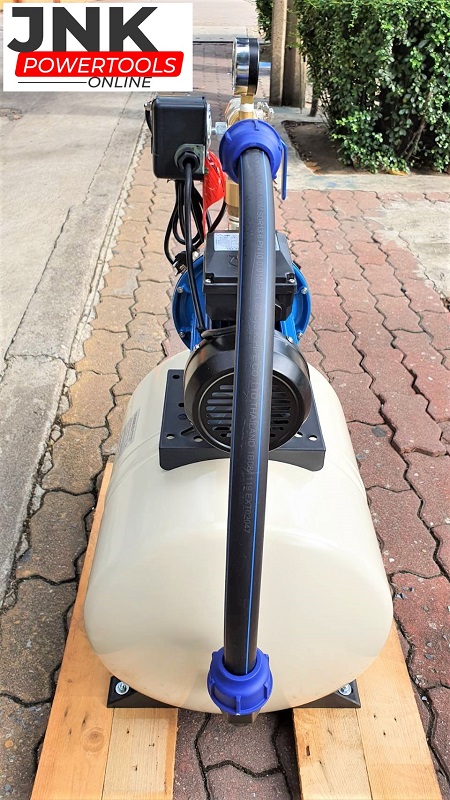

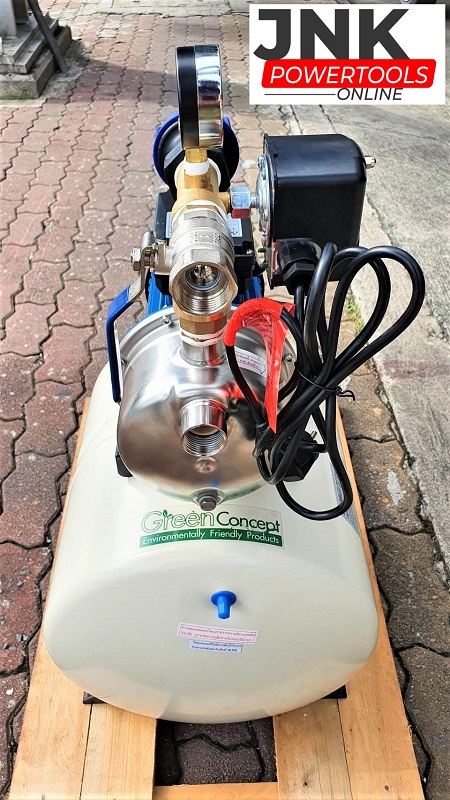

| LSJ-10-60H | 1''x1'' | 1 | 220V | 9 | 2.3-3.3 kg/cm2 | 75 | 7-9 ก๊อก | 7-11 ห้อง | ไม่เกิน 5ชั้น | 92 x 80 x 56 |
| LSJ-10T-60H | 1''x1'' | 1 | 380v | 9 | 2.3-3.3 kg/cm2 | 75 | 7-9 ก๊อก | 7-11 ห้อง | ไม่เกิน 5ชั้น | 92 x 80 x 56 |
| LSJ-10-60 | 1''x1'' | 1 | 220V | 9 | 2.3-3.3 kg/cm2 | 75 | 7-9 ก๊อก | 7-11 ห้อง | ไม่เกิน 5ชั้น | 65 x 85 x 40 |
| LSJ-10T-60 | 1''x1'' | 1 | 380v | 9 | 2.3-3.3 kg/cm2 | 75 | 7-9 ก๊อก | 7-11 ห้อง | ไม่เกิน 5ชั้น | 65 x 85 x 40 |
| LSJ-10-100 | 1''x1'' | 1 | 220V | 9 | 2.3-3.3 kg/cm2 | 75 | 7-9 ก๊อก | 7-12 ห้อง | ไม่เกิน 5ชั้น | 92 x 97 x56 |
| LSJ-10T-100 | 1''x1'' | 1 | 380v | 9 | 2.3-3.3 kg/cm2 | 75 | 7-9 ก๊อก | 7-12 ห้อง | ไม่เกิน 5ชั้น | 92 x 97 x56 |

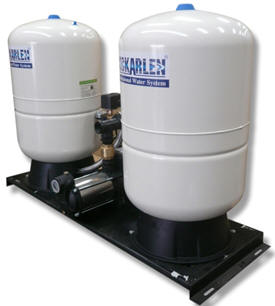

| NEWJET-4-24 | 1''x1'' | 1.35 | 220v | 8 | 2.5-3.5 kg/cm2 | 135 | 8-11 ก๊อก | 8-10 ห้อง | ไม่เกิน 6ชั้น | |
| NEWJET-4-60H | 1''x1'' | 1.35 | 220v | 8 | 2.5-3.5 kg/cm2 | 135 | 8-11 ก๊อก | 8-13 ห้อง | ไม่เกิน 6ชั้น | 92 x 80 x 56 |
| NEWJET-4-60 | 1''x1'' | 1.35 | 220v | 8 | 2.5-3.5 kg/cm2 | 135 | 8-11 ก๊อก | 8-13 ห้อง | ไม่เกิน 6ชั้น | 65 x 85 x 40 |
| NEWJET-4-100 | 1''x1'' | 1.35 | 220v | 8 | 2.4-3.7 kg/cm2 | 135 | 8-11 ก๊อก | 8-15 ห้อง | ไม่เกิน 6ชั้น | 92 x 97 x56 |
| NEWJET-5-24 | 1''x1'' | 1.67 | 220v | 8 | 2.7-3.7 kg/cm2 | 135 | 8-11 ก๊อก | 8-10 ห้อง | ไม่เกิน 7ชั้น | |
| NEWJET-5-60H | 1''x1'' | 1.67 | 220v | 8 | 2.7-3.7 kg/cm2 | 135 | 8-12 ก๊อก | 8-15 ห้อง | ไม่เกิน 7ชั้น | 92 x 80 x 56 |
| NEWJET-5-60 | 1''x1'' | 1.67 | 220v | 8 | 2.7-3.7 kg/cm2 | 135 | 8-12 ก๊อก | 8-15 ห้อง | ไม่เกิน 5ชั้น | 65 x 85 x 40 |
| NEWJET-5-100 | 1''x1'' | 1.67 | 220v | 8 | 2.7-3.7 kg/cm2 | 135 | 8-12 ก๊อก | 8-17 ห้อง | ไม่เกิน 7ชั้น | 92 x 97 x56 |
| MTS-35-24H | 1-1/4''x1'' | 3/4 | 220v | 7-10 ก๊อก | 7-10 ห้อง | ไม่เกิน 5ชั้น | ||||
| MTS-35-60H | 1-1/4''x1'' | 3/4 | 220v | 8-10 ก๊อก | 10-12 ห้อง | ไม่เกิน 7ชั้น | ||||
| MTS-35-60 | 1-1/4''x1'' | 3/4 | 220v | 8-10 ก๊อก | 10-12 ห้อง | ไม่เกิน 7ชั้น | ||||
| MTS-35-100 | 1-1/4''x1'' | 3/4 | 220v | 8-10 ก๊อก | 10-12 ห้อง | ไม่เกิน 7ชั้น | ||||
| MTS-55-60H | 1-1/4''x1'' | 1.35 | 220v | 7 | 2.7-3.9 kg/cm2 | 170 | 12-16 ก๊อก | 10-18 ห้อง | ไม่เกิน 7ชั้น | |
| MTS-55-60 | 1-1/4''x1'' | 1.35 | 220v | 7 | 2.7-3.9 kg/cm2 | 170 | 12-16 ก๊อก | 10-18 ห้อง | ไม่เกิน 7ชั้น | 92 x 80 x 56 |
| MTS-55-100 | 1-1/4''x1'' | 1.35 | 220v | 7 | 2.7-3.9 kg/cm2 | 170 | 14-16 ก๊อก | 14-18 ห้อง | ไม่เกิน 7ชั้น | 65 x 85 x 40 |
| MTS-56-60H | 1-1/4''x1'' | 1.7 | 220v | 15-18 ก๊อก | 18-22 ห้อง | ไม่เกิน 7ชั้น | ||||
| MTS-56-60 | 1-1/4''x1'' | 1.7 | 220v | 15-18 ก๊อก | 18-22 ห้อง | ไม่เกิน 7ชั้น | ||||
| MTS-56-100 | 1-1/4''x1'' | 1.7 | 220v | 15-18 ก๊อก | 18-22 ห้อง | ไม่เกิน 7ชั้น | ||||
| SW-120-18 | 1-1/4''x1'' | 1 | 220V | 7 | 1.6-2.6 kg/cm2 | 150 | 8-10 ก็อก | 8-12 ห้อง | ไม่เกิน 2ชั้น | |
| SW-120T-18 | 1-1/4''x1'' | 1 | 380v | 7 | 1.6-2.6 kg/cm2 | 150 | 8-10 ก็อก | 8-12 ห้อง | ไม่เกิน 2ชั้น | |
| SW-120-100 | 1-1/4''x1'' | 1 | 220v | 7 | 1.6-2.6 kg/cm2 | 150 | 10-14 ก๊อก | 10-16 ห้อง | ไม่เกิน 2ชั้น | 92 x 84 x 56 |
| SW-120T-100 | 1-1/4''x1 | 1 | 380v | 7 | 1.6-2.6 kg/cm2 | 150 | 10-14 ก๊อก | 10-16 ห้อง | ไม่เกิน 2ชั้น | 92 x 84 x 56 |
| MT-46-100 | 1''x1'' | 2 | 220v | 9 | 2.7-3.7 kg/cm2 | 170 | 12-16 ก๊อก | 10-18 ห้อง | ไม่เกิน 7ชั้น | 92 x 84 x 56 |
| MT-46T-100 | 1''x1'' | 2 | 380v | 9 | 2.7-3.7 kg/cm2 | 170 | 12-16 ก๊อก | 10-18 ห้อง | ไม่เกิน 7ชั้น | 92 x 84 x 56 |
| MT-84-80H | 1-1/2''x1-1/2" | 2 | 220V | |||||||
| MT-84T-80H | 1-1/2''x1-1/2'' | 2 | 380v | 25-30 ก๊อก | 25-32 ห้อง | ไม่เกิน 5ชั้น | ||||
| MT-84-100 | 1-1/2''x1-1/2'' | 2 | 220v | 9 | 2.5-3.5 kg/cm2 | 340 | 25-32 ก๊อก | 28-35 ห้อง | ไม่เกิน 5ชั้น | 92 x 84 x 56 |
| MT-84T-100 | 1-1/2''x1-1/2'' | 2 | 380v | 9 | 2.5-3.5 kg/cm2 | 340 | 25-32 ก๊อก | 28-35 ห้อง | ไม่เกิน 5ชั้น | 92 x 84 x 56 |
| MT-84-150 | 1-1/2''x1-1/2'' | 2 | 220v | 9 | 2.5-3.5 kg/cm2 | 340 | 27-34 ก๊อก | 28-38 ห้อง | ไม่เกิน 5ชั้น | 97 x 110 x 68 |
| MT-84T-150 | 1-1/2''x1-1/2'' | 2 | 380v | 9 | 2.5-3.5 kg/cm2 | 340 | 27-34 ก๊อก | 28-38 ห้อง | ไม่เกิน 5ชั้น | 97 x 110 x 68 |
| MT-84-200 | 1-1/2''x1-1/2'' | 2 | 220v | 9 | 2.5-3.5 kg/cm2 | 340 | 28-36 ก๊อก | 32-42 ห้อง | ไม่เกิน 5ชั้น | 135 x 97 x56 |
| MT-84T-200 | 1-1/2''x1-1/2'' | 2 | 380v | 9 | 2.5-3.5 kg/cm2 | 340 | 28-36 ก๊อก | 32-42 ห้อง | ไม่เกิน 7ชั้น | 135 x 97 x 56 |

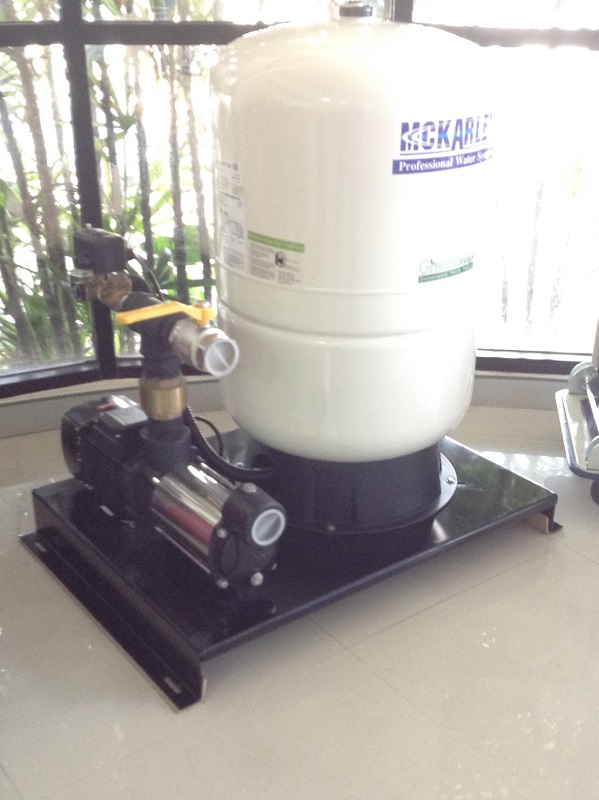

| MT-105-100 | 2''x2'' | 3 | 220v | 9 | 2.7-3.7 kg/cm2 | 400 | 32-40 ก๊อก | 32-45 ห้อง | ไม่เกิน 7ชั้น | 97 x 97 x 68 |
| MT-105T-100 | 2''x2'' | 3 | 380v | 9 | 2.7-3.7 kg/cm2 | 400 | 32-40 ก๊อก | 32-45 ห้อง | ไม่เกิน 7ชั้น | 97 x 97 x 68 |
| MT-105-150 | 2''x2'' | 3 | 220v | 9 | 2.7-3.7 kg/cm2 | 400 | 32-40 ก๊อก | 35-50 ห้อง | ไม่เกิน 7ชั้น | 97 x 110 x 68 |
| MT-105T-150 | 2''x2'' | 3 | 380v | 9 | 2.7-3.7 kg/cm2 | 400 | 32-40 ก๊อก | 35-50 ห้อง | ไม่เกิน 7ชั้น | 97 x 110 x 68 |

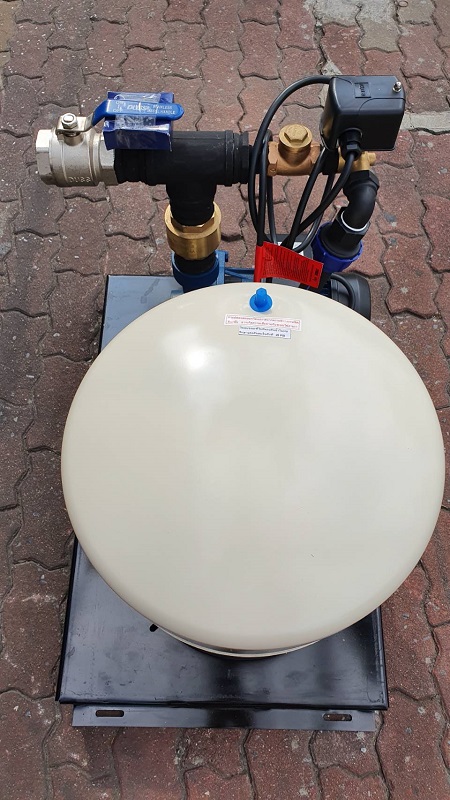

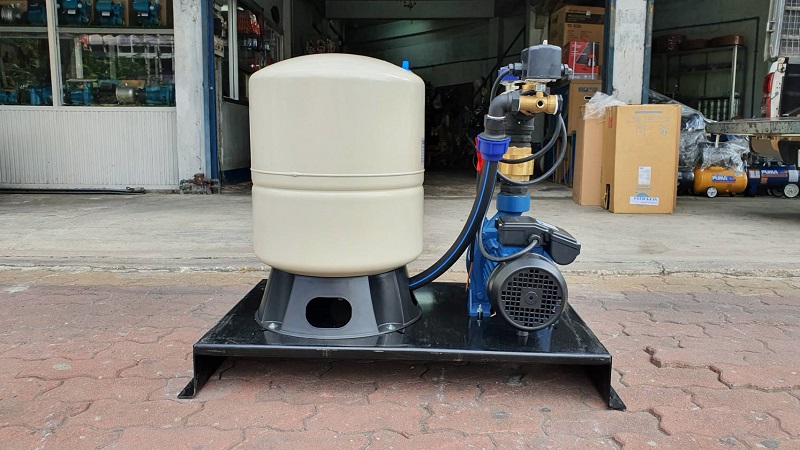

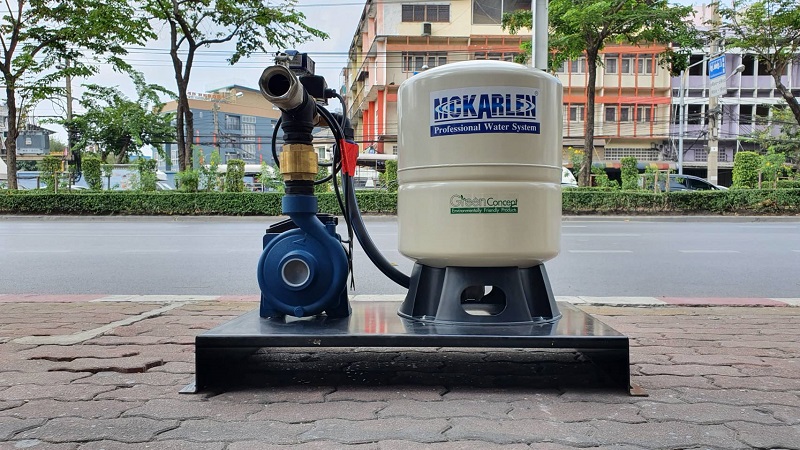

| ZP-200-60 | 2''x2'' | 2 | 220v | 7 | 1.6-2.6 kg/cm2 | 546 | 25-32 ก๊อก | 30-45 ห้อง | ไม่เกิน 2ชั้น | |
| ZP-200T-60 | 2''x2'' | 2 | 380v | 7 | 1.6-2.6 kg/cm2 | 546 | 25-32 ก๊อก | 30-45 ห้อง | ไม่เกิน 2ชั้น | |
| ZP-200-100 | 2''x2'' | 2 | 220v | 7 | 1.6-2.6 kg/cm2 | 546 | 25-35 ก๊อก | 30-45 ห้อง | ไม่เกิน 2ชั้น | |
| ZP-200T-100 | 2''x2'' | 2 | 380v | 7 | 1.6-2.6 kg/cm2 | 546 | 25-35 ก๊อก | 30-45 ห้อง | ไม่เกิน 2ชั้น | |
| ZP-200-150 | 2''x2'' | 2 | 220v | 7 | 1.6-2.6 kg/cm2 | 546 | 34-40 ก๊อก | 35-50 ห้อง | ไม่เกิน 2ชั้น | |
| ZP-200T-150 | 2''x2'' | 2 | 380v | 7 | 1.6-2.6 kg/cm2 | 546 | 34-40 ก๊อก | 35-50 ห้อง | ไม่เกิน 2ชั้น | |
| ZP-300-60 | 2''x2'' | 3 | 220v | 7 | 1.8-2.8 kg/cm2 | 550 | 30-36 ก๊อก | 35-45 ห้อง | ไม่เกิน 3ชั้น | |
| ZP-300T-60 | 2''x2'' | 3 | 380v | 7 | 1.8-2.8 kg/cm2 | 550 | 30-36 ก๊อก | 35-45 ห้อง | ไม่เกิน 3ชั้น | |
| ZP-300-100 | 2''x2'' | 3 | 220v | 7 | 1.8-2.8 kg/cm2 | 550 | 30-40 ก๊อก | 35-50 ห้อง | ไม่เกิน 3ชั้น | |
| ZP-300T-100 | 2''x2'' | 3 | 380v | 7 | 1.8-2.8 kg/cm2 | 550 | 30-40 ก๊อก | 35-50 ห้อง | ไม่เกิน 3ชั้น | |
| ZP-300-150 | 2''x2'' | 3 | 220v | 7 | 1.8-2.8 kg/cm2 | 550 | 30-40 ก๊อก | 40-55 ห้อง | ไม่เกิน 3ชั้น | |
| ZP-300T-150 | 2''x2'' | 3 | 380v | 7 | 1.8-2.8 kg/cm2 | 550 | 30-40 ก๊อก | 40-55 ห้อง | ไม่เกิน 3ชั้น | |
| SW-200-100 | 2''x2'' | 2 | 220V | |||||||
| SW-200T-100 | 2''x2'' | 2 | 380v | 45-55 ก๊อก | 50-60 ห้อง | |||||
| SW-220-150 | 2''x2'' | 2 | 220V | |||||||
| SW-220T-150 | 2''x2'' | 2 | 380v | 50-60 ก๊อก | 55-65 ห้อง | |||||
| SW-320-100 | 2''x2'' | 3 | 220V | |||||||
| SW-320T-100 | 2''x2'' | 3 | 380v | 60-70 ก๊อก | 65-75 ห้อง | |||||
| SW-320-150 | 2''x2'' | 3 | 220V | |||||||
| SW-320T-150 | 2''x2'' | 3 | 380v | 65-75 ก๊อก | 70-85 ห้อง |
